Tutorial do Unity 2D Pac-Man

Prefácio

Vamos fazer um jogo inspirado no Pac-Man no Unity. O jogo original Pac-Man foi lançado em outubro de 1980 e logo se tornou o mais famoso jogo de arcade de todos os tempos. O jogo ficou tão popular que até mesmo o Unity incluiu uma pequena parte dele em seu mecanismo de jogo:

Neste tutorial, criaremos um clone do Pac-Man com apenas 62 linhas de código usando os poderosos recursos 2D do Unity. Manteremos as coisas o mais simples possível e nos concentraremos no labirinto, nos fantasmas, na comida e, claro, no Pac-Man.

Como de costume, tudo será explicado da maneira mais fácil possível para que todos possam entendê-lo.

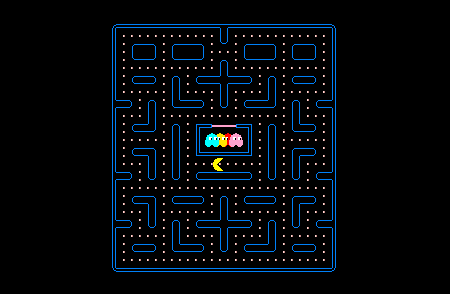

Aqui está uma prévia do jogo final em ação:

Requisitos

Conhecimento

Nosso tutorial não requer habilidades especiais. Se você sabe algo sobre a Unity deve ter ouvido sobre GameObjects , Prefabs e Transforms, então você está pronto para ir. E se você não sabe, não se preocupe muito com isso.

Sinta-se à vontade para ler os nossos Tutoriais Unity mais fáceis, como Unity 2D Pong Game, para ter uma ideia do motor primeiro.

Versão Unity

Nosso Tutorial do Pac-Man será desenvolvido com o Unity 5.0.0f4 . Versões mais recentes devem funcionar bem, versões mais antigas podem ou não funcionar. A versão gratuita do Unity 5 agora vem com todos os recursos do mecanismo, o que torna a versão recomendada.

Configuração do projeto

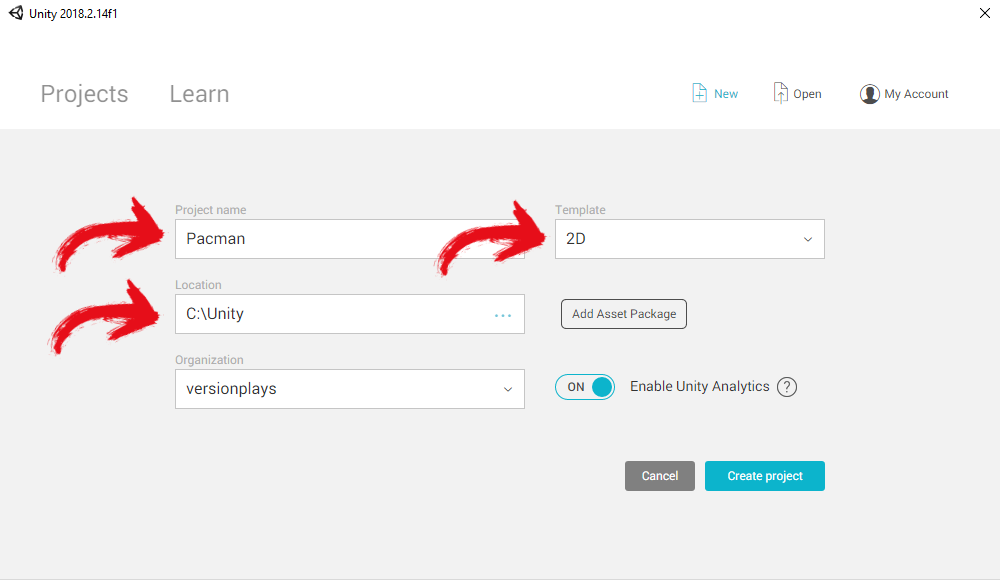

Vamos lá. Vamos começar o Unity e selecionar New Project :

Vamos nomeá-lo pacman , selecione qualquer local como C: \ , selecione 2D e clique em Criar Projeto :

Vamos selecionar a câmera principal na hierarquia e, em seguida, definir a cor de fundo para preto. Também ajustaremos o tamanho e a posição, como mostra a imagem a seguir:

O labirinto

O Sprite do Labirinto

Vamos criar o labirinto típico do Pac-Man. Vamos desenhar um que é inspirado no original, mas não completamente o mesmo:

Nota: Clique com o botão direito na imagem, selecione Salvar como ... , navegue até a pasta Assets do projeto e salve-a em uma nova pasta Sprites .

Depois de salvá-lo em nosso diretório Project, podemos selecioná-lo na área do projeto :

Em seguida, modifique as Configurações de importação no Inspetor :

Nota: um valor de 8 pixels por unidade significa que 8 x 8 pixels se encaixarão em uma unidade no mundo do jogo. Nós usaremos esse valor para todas as nossas texturas. Selecionamos o valor 8 porque a distância entre dois Pac-Dots (a comida) é sempre de 8 px e queremos que a distância seja de 1 unidade em nosso jogo.

Clicando no botão Sprite Editor selecionamos Bottom-Left para o Pivot porque facilita o alinhamento mais tarde.

Agora podemos arrastar o labirinto Sprite da nossa área de projeto para a cena :

Vamos dar uma olhada no Inspetor e posicionar o labirinto em (0, 0)para manter as coisas limpas:

Física do Labirinto

Agora o labirinto é apenas uma imagem, nada mais. Não faz parte do mundo da física, as coisas não colidirão com isso e o Pac-Man poderia atravessar as paredes. Vamos mudar isso adicionando um Collider para cada parede no labirinto.

Vamos selecionar Add Component -> Physics 2D -> Box Collider 2D no Inspector :

Se dermos uma olhada na cena , podemos ver que a Unity envolveu o Collider em todo o labirinto, o que não é exatamente o que queremos:

O que realmente queremos é ter um Collider ao redor de cada parede do labirinto. Existem duas maneiras de fazer isso. Poderíamos criar um algoritmo que lê a imagem do labirinto e gera Colliders com base nele, ou podemos simplificar e adicionar todos os Colliders manualmente.

Vamos clicar no botão Edit Collider no Inspector :

Nota: este botão é novo no Unity 4.6, então certifique-se de usar a versão mais recente se você não vir um botão lá.

Isso nos permite modificar o Collider na cena usando os pontos verdes:

Vamos repetir este processo para todas as paredes do nosso labirinto. Tudo o que precisamos fazer é selecionar Incluir Componente -> Física 2D -> Box Collider 2D , pressionar o botão Editar Colisor e depois modificá-lo na Cena até que ele caiba na próxima parede.

É muito importante que cada Collider seja perfeitamente exato. Por exemplo, se aumentarmos o zoom, a linha verde ainda deverá estar perfeitamente envolvida na caixa azul:

O truque é escolher as propriedades OffSet e Size do Collider para que elas sejam sempre como 1,25 ou 1,5 ou 1,75 ou 2,00 , e nunca como 1,24687 ou 1,25788 . Aqui estão alguns exemplos:

Nota: se mais tarde o seu Pac-Man ficar preso no labirinto ou tiver problemas em se mover, é porque os Maze Colliders não são perfeitamente exatos.

Outra forma de melhorar o movimento impedindo que o Pac-Man trave é definir um Edge Radius como 0.01.

Aqui está o resultado final:

Nota: ajustar todos os Colliders pode levar alguns minutos.

Adicionando Pac-Man

O Sprite Pac-Man

Agora é hora da parte mais importante do nosso jogo: Pac-Man. Vamos precisar de uma animação para cada direção de movimento:
- direita
- esquerda
- cima
- baixo

Vamos desenhar todas as animações em uma imagem, onde há uma animação por linha:

Nota: clique com o botão direito na imagem, selecione Salvar como ... e salve-a na pasta Assets     / Sprites do projeto .

Usaremos as seguintes configurações de importação para ele:

Cortando o Sprite Pac-Man

É importante definir o Sprite Mode para Multiple , que diz ao Unity que há mais de um Pac-Man em nosso Sprite. Vamos abrir o Sprite Editor clicando no botão:

Agora podemos dizer ao Unity onde cada fatia de animação do Pac-Man está localizada em nosso Sprite. Nós selecionaremos Slice e depois fatiaremos como 16 x 16 Grid e depois pressionaremos o botão Slice:

Uma vez que o Sprite foi cortado, podemos fechar o Sprite Editor novamente. Se a Unity nos perguntar sobre Configurações de importação não aplicadas , clicaremos em Aplicar .

Como resultado, agora temos 12 fatias abaixo do nosso Sprite Pac-Man na área do projeto:

Criando as animações do Pac-Man

Ok, agora que temos as fatias de animação, podemos criar nossas 4 animações a partir dele. Como lembrete, aqui estão as animações que vamos precisar:

• rigth(fatia 0, 1 e 2) (direita)
• left(fatia 3, 4 e 5) (esquerda )
• up (fatia 6, 7 e 8) ( para cima )
• down (fatia 9, 10 e 11) (para baixo)

Vamos criar a animação. Começaremos selecionando as três primeiras fatias na área do projeto:

E, em seguida, arrastando-os para a cena:

Agora, sempre que arrastarmos várias fatias para a Scene, o Unity saberá que queremos criar uma animação a partir delas, por isso nos pergunta automaticamente onde salvar a animação. Vamos salvá-lo como right.anim em uma nova pasta PacmanAnimation . A Unity acabou de adicionar um GameObject pacman_0 à cena e dois arquivos à área do projeto:

O primeiro arquivo é a máquina de estado de animação que especifica coisas como a velocidade da animação e as combinações de transição de imagens. O segundo é a animação em si.

Vamos repetir este processo para o resto das animações (Slice 3, 4, 5 para a esquerda; Slice 6, 7, 8 para cima e Slice 9, 10, 11 para baixo) .

Aqui está o que nossa Hierarquia parece depois:

Limpar a Unity

A Unity criou um GameObject para cada animação, mas só precisamos do primeiro como veremos em breve. Vamos selecionar os outros 3 e depois clicar com o botão direito e deletá- los:

Uma coisa semelhante aconteceu em nossa área de projeto . Agora temos 4 animações e 4 máquinas de estado de animação:

Novamente, precisamos apenas de uma máquina de estado de animação, então vamos deletar as outras três:

A Máquina de Estado de Animação Pac-Man

No momento, temos quatro arquivos de animação, mas o Unity não sabe quando reproduzir qual animação ainda. A solução para o nosso problema faz parte do inacreditável e poderoso sistema de animação Mecanim da Unity . Vamos precisar de uma máquina de estado de animação que tenha 4 estados:

• right
• left
• up
• down

Também vamos adicionar Transitions para que o Unity saiba quando mudar de um estado de animação para outro.

Nota: Unity irá reproduzir a animação right repetidamente enquanto estiver no estado right. Ele usará Transições para saber quando mudar para outro estado. O Unity faz tudo isso automaticamente, tudo o que temos a fazer é notificá-lo sobre a direção do movimento do Pac-Man dentro de um Script mais tarde.

Ok, então vamos clicar duas vezes no arquivo de máquina de estado de animação pacman_0 em nossa área de projeto:

Agora podemos ver a máquina de estado no Animator:

Criando os outros estados

O  estado right já está no Animator, então vamos adicionar o estado left simplesmente arrastando o left.anim arquivo do PacmanAnimation pasta da nossa Área de Projecto no Animator:

Esse processo pode ser repetido nos dois estados restantes:

O grande negócio sobre a Mecanim é que ela cuidará dos estados de animação por conta própria, de forma totalmente automática. Tudo o que temos a fazer é dizer a Mecanim para tomar cuidado com a direção do movimento do nosso Pac-Man, nada mais. A Mecanim irá então alternar entre estados de animação por si só, sem que precisemos fazer nada.

Criando os Parâmetros

Então, vamos dizer ao Mecanim que ele deve tomar cuidado com a direção do movimento do Pac Man. Uma direção de movimento é do tipo Vector2, a seguinte imagem mostra algumas possíveis direções de movimento:

Nosso Pac-Man terá apenas 4 direções de movimento (cima, baixo, esquerda, direita) . O que significa que precisamos apenas das 4 transiçõesa seguir em nossa máquina de estado de animação:

• Se DirY> 0, então vá para up (como Diry = 1, Diry = 2, Diry = 3 e assim por diante)
• Se DirY <0, em seguida, vai para down(como Diry = -1, Diry = -2, Diry = -3 e assim por diante)
• Se DirX> 0, em seguida, vá para a right(como DirX = 1, DirX = 2, DirX = 3 e assim por diante)
• Se DirX <0, em seguida, vá para a left (como DirX = -1, DirX = -2, DirX = -3 e assim por diante)

Vamos dar uma olhada na área esquerda do Animator e selecionar a aba Parameters:

Aqui vamos clicar no + à direita e depois adicionar um parâmetro do tipo Float com o nome DirX e outro parâmetro do tipo Float com o nome DirY:

Mais tarde, podemos definir esses parâmetros a partir de um script, escrevendo:

GetComponent<Animator>().SetFloat("DirX", 0);
GetComponent<Animator>().SetFloat("DirY", 0);

Criando as Transições

Queremos que o Unity mude automaticamente para diferentes estados de animação com base nesses parâmetros. Transições são usadas para alcançar exatamente isso. Por exemplo, podemos adicionar uma Transição da right para a left com a Condição de que DirX> 0 . No entanto, é considerado uma boa prática ter uma pequena tolerância a erros porque a comparação de ponto flutuante nem sempre é perfeita, por isso usaremos o DirX> 0.1 .

Agora também teríamos que usar um DirX> 0.1 Transition de todos os outros estados para a right. Para nos salvar de fazer todo esse trabalho, podemos usar o Any State do Unity .

O Any State significa, literalmente, qualquer estado. Então, se criarmos uma transição de qualquer Estado para  right , então é o mesmo que criar uma transição da left , up e down para a right.

Vamos clique com o botão direito em Any State e selecione Make Transition . Depois, podemos arrastar a seta branca para o estado right:

Agora podemos clicar na seta branca e dar uma olhada no Inspetor,onde podemos modificar a Condição da Transição (ou, em outras palavras, quando deve mudar) . Vamos configurá-lo para DirX> 0.1:

Nota: pressione o + no canto inferior direito para adicionar uma condição.

Vamos também desabilitar o Can Transition To Self nas configurações:

Nota: isso evita situações estranhas em que uma animação seria reiniciada o tempo todo enquanto pressionava uma tecla de movimento.

Como resultado, sempre que o Pac-Man caminha para a direita (DirX> 0.1) , o animador mudará para o estado correto e reproduzirá a animação.

Nós vamos adicionar mais 3 Transições:

• Qualquer Estado para a esquerda com a Condição DirX <-0.1
• Qualquer estado para cima com a condição DirY> 0.1
• Qualquer Estado para baixo com a condição DirY <-0.1

Aqui está como parece no Animator agora:

Estamos quase terminando com nossa máquina de estado de animação. Há um último ajuste a ser feito aqui, então vamos selecionar todos os estados e então modificar sua Velocidade no Inspetor para que a animação não pareça muito rápida:

Se pressionarmos Play , já poderemos ver a animação certa:

Nomenando e posicionado o  Pac-Man

Queremos manter tudo limpo e bom, então vamos selecionar o GameObject pacman_0 na Hierarquia e depois renomeá-lo para pacman (clique com o botão direito e selecione renomear, ou pressione F2):

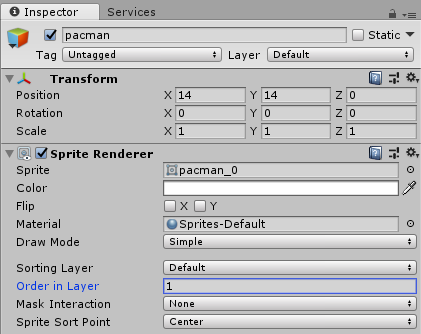

Nós também mudaremos sua posição para (14, 14) para que não saia mais do labirinto:

Física Pac-Man

Neste momento o Pac-Man é apenas uma imagem, nada mais. Ele não faz parte do mundo da física, as coisas não vão colidir com ele e ele não pode se mover ou qualquer outra coisa. Nós precisaremos adicionar um Collider para torná-lo parte do mundo da física, o que significa que as coisas vão colidir com o Pac-Man ao invés de atravessá-lo.

O Pac-Man também deve se movimentar. Um Rigidbody cuida de coisas como gravidade, velocidade e outras forças que fazem as coisas se moverem. Como regra geral, tudo no mundo da física que deve se movimentar precisa de um corpo rígido .

Vamos selecionar o pacman GameObject na Hierarquia , selecionar Add Component -> Physics 2D -> Circle Collider 2D assim como Add Component -> Physics 2D -> Rigidbody 2D . É importante usar exatamente as mesmas configurações mostradas na imagem a seguir:

Tudo bem, o Pac-Man agora faz parte do mundo da física. Ele colidirá com outras coisas e outras coisas colidirão com ele. Isso também fará com que a função OnCollisionEnter2D seja chamada em qualquer script anexado ao Pac-Man.

The Movement Script

Tudo bem, agora existem várias maneiras de fazer o Pac-Man se mover. A maneira mais fácil seria criar um Script que simplesmente verifica as teclas de seta e depois mover o Pac-Man um pouco para cima / baixo / esquerda / direita quando necessário. Isso poderia funcionar, mas não parece muito bom.

Em vez disso, tentaremos ser mais exatos. Sempre que o jogador pressiona uma das teclas de seta, o Pac-Man deve mover exatamente 1 unidade na direção desejada. Os Pac-Dots (a comida) também serão posicionados com uma distância de 1 unidade entre eles, então só faz sentido que o Pac-Man se mova exatamente uma unidade.

Vamos selecionar pacman na Hierarquia e pressionar Add Component-> New Script , nomeie PacmanMove e selecione CSharp como idioma. Também moveremos o Script para uma nova pasta Scripts na Área do Projeto (apenas para manter as coisas limpas) :

Tudo bem, vamos clicar duas vezes no script para que ele seja aberto:

// Comment
using UnityEngine;
using System.Collections;
public class PacmanMove : MonoBehaviour {
    // Use this for initialization
    void Start () {
    }
    // Update is called once per frame
    void Update () {
    }
}

A função Start é chamada automaticamente pelo Unity ao iniciar o jogo. A função de atualização é chamada automaticamente repetidamente, aproximadamente 60 vezes por segundo (isso depende da taxa de quadros atual, pode ser menor se houver muitas coisas na tela) .

Há ainda outro tipo de função Update , que é FixedUpdate . Também é chamado repetidamente, mas em um intervalo de tempo fixo. A Física da unidade é calculada no mesmo intervalo de tempo, por isso é sempre uma boa ideia usar FixedUpdate ao fazer coisas de física:

// Comment
using UnityEngine;
using System.Collections;

public class PacmanMove : MonoBehaviour {
    // Use this for initialization
    void Start () {
    }
    // Update is called once per frame
    void FixedUpdate () {
    }
}

Vamos precisar de uma variável pública para que possamos modificar a velocidade de movimento no Inspetor mais adiante:

// Comment
using UnityEngine;
using System.Collections;

public class PacmanMove : MonoBehaviour {
    public float speed = 0.4f;
    // Use this for initialization
    void Start () {
    }
    // Update is called once per frame
    void FixedUpdate () {
    }
}

Também precisaremos de uma maneira de descobrir se o Pac-Man pode se mover em uma determinada direção ou se há uma parede. Então, por exemplo, se quisermos descobrir se há uma parede no topo do Pac-Man, poderíamos simplesmente lançar uma linha de uma unidade acima do Pac-Man para o Pac-Man e ver se ele acertou em alguma coisa. Se atingisse o próprio Pac-Man, então não havia nada entre os dois, caso contrário deveria haver uma parede.

Aqui está a função:

// Comment
using UnityEngine;
using System.Collections;

public class PacmanMove : MonoBehaviour {
    public float speed = 0.4f;
    // Use this for initialization
    void Start () {
    }
    // Update is called once per frame
    void FixedUpdate () {
    }

    bool valid(Vector2 dir){
  Vector2 pos = transform.position;
  RaycastHit2D hit = Physics2D.Linecast(pos + dir,pos);
  return (hit.collider == GetComponent<Collider2D>());
 }
}

Nota: nós simplesmente lançamos a Linha do ponto ao lado de Pac-Man ( pos + dir ) para o próprio Pac-Man ( pos ).

Também precisaremos de uma função que faça o Pac-Man mover uma unidade na direção desejada. Claro que poderíamos apenas fazer:


  transform.position += dir;


Mas isso pareceria muito abrupto porque é um passo tão grande. Em vez disso, queremos que ele vá lá suavemente, um pequeno passo no momento. Vamos armazenar o destino do movimento em uma variável e, em seguida, usar FixedUpdate para ir em direção a esse destino, passo a passo:

// Comment
using System.Collections;
//using System.Collections.Generic;
using UnityEngine;

public class PacManMove : MonoBehaviour {

 public float speed = 0.4f;
 Vector2 dest = Vector2.zero;


 // Use this for initialization
 void Start () {
  dest = transform.position;
 }

 // Update is called once per frame
 void FixedUpdate () {
  Vector2 p = Vector2.MoveTowards(transform.position,dest,speed);
  GetComponent<Rigidbody2D>().MovePosition(p);
   if(Input.GetKey("up")){
    dest = (Vector2)transform.position + Vector2.up;
   }
   if(Input.GetKey(KeyCode.DownArrow) && valid(-Vector2.up)){
    dest = (Vector2)transform.position - Vector2.up;
   }
   if(Input.GetKey(KeyCode.RightArrow) && valid(Vector2.right)){
    dest = (Vector2)transform.position + Vector2.right;
   }
   if(Input.GetKey(KeyCode.LeftArrow) && valid(-Vector2.right)){
    dest = (Vector2)transform.position - Vector2.right;
   }

 }

 bool valid(Vector2 dir){
  Vector2 pos = transform.position;
  RaycastHit2D hit = Physics2D.Linecast(pos + dir,pos);
  return (hit.collider == GetComponent<Collider2D>());
 }
}

Nota: usamos o GetComponent para acessar o componente Rigidbody do Pac-Man. Em seguida, usamos para fazer o movimento (nunca devemos usar transform.position para mover GameObjects que possuem Rididbodies).

Vamos também tomar cuidado com as teclas de seta sempre que não estivermos nos movendo.
Nota: não estamos nos movendo se a posição atual for igual ao destino.

Aqui está nossa função FixedUpdate com verificações de entrada:

// Comment
using System.Collections;
//using System.Collections.Generic;
using UnityEngine;

public class PacManMove : MonoBehaviour {

 public float speed = 0.4f;
 Vector2 dest = Vector2.zero;


 // Use this for initialization
 void Start () {
  dest = transform.position;
 }

 // Update is called once per frame
 void FixedUpdate () {
  Vector2 p = Vector2.MoveTowards(transform.position,dest,speed);
  GetComponent <Rigidbody2D>().MovePosition(p);
   if(Input.GetKey("up")){
    dest = (Vector2)transform.position + Vector2.up;
   }
   if(Input.GetKey(KeyCode.DownArrow) && valid(-Vector2.up)){
    dest = (Vector2)transform.position - Vector2.up;
   }
   if(Input.GetKey(KeyCode.RightArrow) && valid(Vector2.right)){
    dest = (Vector2)transform.position + Vector2.right;
   }
   if(Input.GetKey(KeyCode.LeftArrow) && valid(-Vector2.right)){
    dest = (Vector2)transform.position - Vector2.right;
   }
 }

 bool valid(Vector2 dir){
  Vector2 pos = transform.position;
  RaycastHit2D hit = Physics2D.Linecast(pos + dir,pos);
  return (hit.collider == GetComponent<Collider2D>());
 }
}

Nota: transform.position é convertido em Vector2 porque esta é a única maneira de comparar ou adicionar outro Vector2. Também -Vector2.right significa esquerdo e -Vector2.up significa baixo .

Se salvarmos o Script e pressionar Play , poderemos agora mover o Pac-Man com as setas:

Definindo os parâmetros de animação

Agora podemos perfeitamente mover o Pac-Man pelo labirinto, mas o animador não reproduz todas as animações ainda. Não tem problema, vamos apenas modificar nosso código para calcular a direção do movimento atual e depois definir os parâmetros do animador:

// Comment
using System.Collections;
//using System.Collections.Generic;
using UnityEngine;

public class PacManMove : MonoBehaviour {

 public float speed = 0.4f;
 Vector2 dest = Vector2.zero;


 // Use this for initialization
 void Start () {
  dest = transform.position;
 }

 // Update is called once per frame
 void FixedUpdate () {
  Vector2 p = Vector2.MoveTowards(transform.position,dest,speed);
  GetComponent<Rigidbody2D>().MovePosition(p);
   if(Input.GetKey("up")){
    dest = (Vector2)transform.position + Vector2.up;
   }
   if(Input.GetKey(KeyCode.DownArrow) && valid(-Vector2.up)){
    dest = (Vector2)transform.position - Vector2.up;
   }
   if(Input.GetKey(KeyCode.RightArrow) && valid(Vector2.right)){
    dest = (Vector2)transform.position + Vector2.right;
   }
   if(Input.GetKey(KeyCode.LeftArrow) && valid(-Vector2.right)){
    dest = (Vector2)transform.position - Vector2.right;
   }
   Vector2 dir = dest - (Vector2)transform.position;
   GetComponent <Animator>().SetFloat("DirX", dir.x);
   GetComponent<Animator>().SetFloat("DirY", dir.y);
 }

 bool valid(Vector2 dir){
  Vector2 pos = transform.position;
  RaycastHit2D hit = Physics2D.Linecast(pos + dir,pos);
  return (hit.collider == GetComponent<Collider2D>());
 }
}

Nota: calculamos a direção do movimento atual com a matemática básica do vetor. Tudo o que tínhamos a fazer era subtrair o atual posição do destinação.

E isso é tudo que existe para isso. Se salvarmos o Script e tocarmos Play, poderemos ver as animações adequadas:

Desenho de Pac-Man em primeiro plano

Antes de começarmos a trabalhar nos Pac-Dots, devemos nos certificar de que o Pac-Man esteja sempre na frente deles. Estamos fazendo um jogo 2D, então não há realmente nenhuma ordem Z como em jogos 3D. Isso significa que o Unity apenas desenha objetos da maneira que lhe agrada. Vamos nos certificar de que a Unidade sempre atraia o Pac-Man na frente de todo o resto.

Existem duas maneiras de fazer isso. Poderíamos quer mudar a propriedade  Renderer Sprite 's Camada Sorting ou podemos mudar a propriedade Order in Layer . A Renderer Sprite 's Camada Sorting é importante para jogos maiores com muito mais objetos. Para nós, basta simplesmente alterar o Order in Layer  para 1:

Nota: Unity desenha objetos classificados por ordem. Começa com a ordem mais baixa e continua com pedidos mais altos. Então, se o Pac-Man tiver a ordem 1, ele sempre será sorteado depois do labirinto, da comida e de qualquer outra coisa que tenha a ordem 0. E, como ele é atraído depois de todo o resto, ele está automaticamente à frente de todo o resto.

Os Pac-Dots

Os pequenos pontos que o Pac-Man pode comer são chamados Pac-Dots. Alguns agora os chamam  de 'frutos' ou apenas 'comida'. Começaremos desenhando uma pequena imagem de 2x2 px de um Pac-Dot:

Nota: clique com o botão direito na imagem, selecione Salvar como ... e salve-a na pasta Ativos / Sprites do projeto .

Usaremos as seguintes configurações de importação para ele:

Depois podemos arrastá-lo para a cena . Queremos ser avisados ​​quando o Pac-Man passar por um Pac-Dot. Tudo o que precisamos fazer é selecionar Incluir Componente -> Física 2D -> Box Collider 2D no Inspetor e selecionar Is Trigger:

Nota: um Colisor com o IsTrigger ativado recebe apenas informações de colisão, ele não colide fisicamente com outras coisas.

A unidade chamará automaticamente a função OnTriggerEnter2D sempre que o Pac-Man ou um dos Ghosts passarem pelo Pac-Dot.

Então, vamos selecionar Adicionar Componente -> Novo Script , nomeie-o como Pacdot , selecione CSharp , mova-o para a pasta Scripts e abra-o:

// Comment
using UnityEngine;
using System.Collections;
public class Pacdot : MonoBehaviour {
    // Use this for initialization
void Start () {
    }
    // Update is called once per frame
void Update () {
    }
}

Não precisaremos da função Iniciar ou Atualizar , então vamos remover os dois. Em vez disso, usaremos a função OnTriggerEnter2D mencionada anteriormente :

// Comment
using UnityEngine;
using System.Collections;
public class Pacdot : MonoBehaviour {
    void OnTriggerEnter2D(Collider2D co) {
// Codigos...    }
}

// Comment
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Pacdot : MonoBehaviour {

 void OnTriggerEnter2D(Collider2D co) {
        if (co.name == "PacMan")
            Destroy(gameObject);
    }
}

Nota: se quiséssemos implementar um recorde no nosso jogo, então este seria o lugar para criá-lo.

Agora podemos clicar com o botão direito no Pac-Dot na Hierarquia , selecionar Duplicar e movê-lo para a próxima posição livre. É importante que sempre posicionemos os Pac-Dots em coordenadas arredondadas como (1, 2) e nunca (1,003, 2,05) .

Aqui está o resultado depois de duplicar e posicionar o Pac-Dot repetidamente:

Se pressionarmos Play , o Pac-Man agora pode comê-los:

Sinta-se à vontade para também mover todos os Pac-Dots para o GameObject do labirinto:

Para que possamos recolher o GameObject do labirinto para ter uma visão limpa na hierarquia:

Os ghosts

Um bom clone do Pac-Man precisa de alguns inimigos, então vamos adicionar alguns fantasmas.

A imagem do fantasma vermelho

Como de costume, começaremos desenhando um Sprite fantasma com todas as animações nele contidas. Cada linha contém uma animação:

• certo
• esquerda
• acima
• baixa

O primeiro deles será o fantasma vermelho, também conhecido como Blinky:

Nota: clique com o botão direito na imagem, selecione Salvar como ... e salve-o na pasta Ativos / Sprites do projeto .

Vamos selecioná-lo na área do projeto e modificar as configurações de importação no Inspetor:

Criando as animações

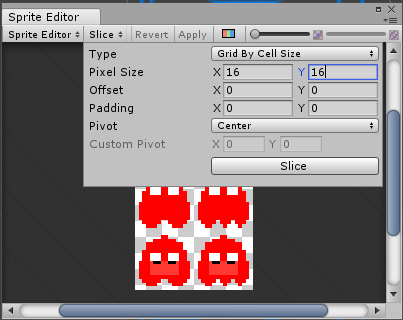

É importante que definamos o Sprite Mode para Multiple novamente porque o nosso Sprite contém várias fatias. Vamos clicar no botão Sprite Editor e dividir como uma grade de 16 x 16:

Depois, podemos fechar o Sprite Editor e pressionar Aplicar . Agora é hora de criar as animações arrastando as fatias para a cena, assim como fizemos com o Pac-Man.

No início, arrastaremos Slice 0 e 1 para a Scene e salvaremos a animação como right.anim em uma nova pasta BlinkyAnimation .

Vamos repetir este processo para:

• Fatia 2 e 3 à left
• Fatia 4 e 5 como up
• Fatia 6 e 7 como down

Limpar após o Unity

Agora podemos limpar a Hierarquia novamente excluindo os GameObjects blinky_2 , blinky_4 e blinky_6:

Também podemos excluir os arquivos blinky_2 , blinky_4 e blinky_6 da pasta BlinkyAnimation na área do projeto:

A máquina de estados de animação

Vamos dar um duplo clique no arquivo blinky_0 para abrir o Animator:

Vamos criar exatamente a mesma máquina de estado de animação que usamos para o Pac-Man antes. Tudo o que temos a fazer é (1) arrastar as animações, (2) criar os parâmetros e depois  (3) definir as transições:

• Qualquer Estado para rigth (direita) com a Condição DirX> 0,1
• Qualquer Estado para a left (esquerda) com a Condição DirX <-0.1
• Qualquer estado para up (cima) com a condição DirY> 0.1
• Qualquer Estado para down (baixo) com a condição DirY <-0.1

Aqui está a última máquina de estado de animação no Animator:

Renomeando e posicionando Blinky

Vamos nos certificar de manter tudo limpo e bom. Vamos selecionar o GameObject blinky_0 na Hierarquia e renomeá-lo para blinky:

Nós também mudaremos a posição no Inspetor para que Blinky esteja no meio do labirinto:

Física Fantasma

Tudo bem, então Blinky deveria fazer parte do mundo da física novamente. Vamos selecionar Add Component -> Physics 2D -> Circle Collider 2D no Inspector e atribuir as seguintes propriedades:

Nota: habilitamos Is Trigger porque Blinky é um fantasma, e os fantasmas podem percorrer as coisas.

Blinky também deve se mover pelo labirinto, o que significa que precisaremos adicionar um Rigidbody a ele. Vamos selecionar Add Component -> Physics 2D -> Rigidbody 2D:

Trazendo Blinky para o Primeiro Plano

Assim como Pac-Man, queremos que Blinky seja desenhado em primeiro plano, na frente dos Pac-Dots. Tudo o que precisamos fazer é definir o valor Order in Layer como 1:

O movimento fantasma

Tudo bem, então não sabemos muito sobre como o AI funciona no jogo Pac-Man original, exceto pelo fato de ser determinístico (que é uma palavra chique para não aleatório) . Também parece que alguns fantasmas estão mais focados em se movimentar pelo labirinto, enquanto outros estão mais focados em seguir o Pac-Man, ou talvez até mesmo tentar se posicionar na frente dele.

Neste Tutorial vamos nos concentrar nas opções mais fáceis de IA: movimentar-se pelo labirinto. Vamos criar um script de movimento de waypoint que faça Blinky percorrer um determinado caminho. O que parece quase simples demais é na verdade uma solução bastante decente para o nosso problema de IA. Quanto mais longo e complexo for o caminho, mais difícil será para o jogador escapar de Blinky.

Vamos selecionar Incluir Componente -> Novo Script , nomeá-lo como GhostMove , selecionar CSharp e movê-lo para a pasta Scripts . Depois disso, podemos clicar duas vezes para abrir:

// Comment
using UnityEngine;
using System.Collections;

public class GhostMove : MonoBehaviour {

    // Use this for initialization
    void Start () {

    }

    // Update is called once per frame
    void Update () {

    }
}

Nota: Não precisaremos da função Start ou Update , em vez disso, usaremos a função FixedUpdate (porque é para coisas físicas como movimento) :

// Comment
using UnityEngine;
using System.Collections;

public class GhostMove : MonoBehaviour {

    // Use this for initialization
    void Start () {

    }

    // Update is called once per frame
    void FixedUpdate () {

    }
}

Vamos adicionar um array Transform público para que possamos definir os waypoints no Inspector mais tarde:

// Comment
using UnityEngine;
using System.Collections;

public class GhostMove : MonoBehaviour {

    public Transform[] waypoints;

    // Use this for initialization
    void Start () {

    }

    // Update is called once per frame
    void FixedUpdate () {

    }
}

Nota: uma matriz significa que é mais do que apenas uma transformação.

Também precisaremos de algum tipo de variável de índice que rastreie o waypoint no qual o Blinky está caminhando:

// Comment
using UnityEngine;
using System.Collections;

public class GhostMove : MonoBehaviour {

    public Transform[] waypoints;
    int cur = 0;

    // Use this for initialization
    void Start () {

    }

    // Update is called once per frame
    void FixedUpdate () {

    }
}

Nota: o waypoint atual pode sempre ser acessado com waypoints [cur] .

// Comment
using UnityEngine;
using System.Collections;

public class GhostMove : MonoBehaviour {

    public Transform[] waypoints;
    int cur = 0;
    public float speed = 0.3f;
    // Use this for initialization
    void Start () {

    }

    // Update is called once per frame
    void FixedUpdate () {

    }
}

Agora podemos usar a função FixedUpdate para nos aproximarmos do waypoint atual, ou selecionar o próximo assim que chegarmos nele:

// Comment
using UnityEngine;
using System.Collections;

public class GhostMove : MonoBehaviour {

    public Transform[] waypoints;
    int cur = 0;
    public float speed = 0.3f;
    // Use this for initialization
    void Start () {

    }

    // Update is called once per frame
    void FixedUpdate () {
        // Waypoint not reached yet? then move closer
        if (transform.position != waypoints[cur].position) {
            Vector2 p = Vector2.MoveTowards(transform.position,
                                        waypoints[cur].position,
                                        speed);
            GetComponent<Rigidbody2D>().MovePosition(p);
        }
        // Waypoint reached, select next one
        else cur = (cur + 1) % waypoints.Length;

    }
}

Nota: usamos a função Vector2.MoveTowards para calcular um ponto um pouco mais próximo do waypoint. Depois, definimos a posição do fantasma com rigidbody2D.MovePosition . Se o waypoint for alcançado, aumentamos a variável cur em um. Também queremos redefinir o cur para 0 se exceder o comprimento da lista. Poderíamos usar algo como if (cur == waypoints.Length) cur = 0 , mas usar o operador modulo ( % ) faz isso parecer um pouco mais elegante.

// Comment
using UnityEngine;
using System.Collections;

public class GhostMove : MonoBehaviour {

    public Transform[] waypoints;
    int cur = 0;
    public float speed = 0.3f;


    // Use this for initialization
    void Start () {

    }

    // Update is called once per frame
    void FixedUpdate () {
        // Waypoint not reached yet? then move closer
        if (transform.position != waypoints[cur].position) {
            Vector2 p = Vector2.MoveTowards(transform.position,
                                        waypoints[cur].position,
                                        speed);
            GetComponent<Rigidbody2D>().MovePosition(p);
        }
        // Waypoint reached, select next one
        else cur = (cur + 1) % waypoints.Length;

        Vector2 dir = waypoints[cur].position - transform.position;
        GetComponent<Animator>().SetFloat("DirX", dir.x);
        GetComponent<Animator>().SetFloat("DirY", dir.y);

    }
}

Otimo, há uma última coisa a acrescentar ao nosso roteiro. Os fantasmas devem destruir o Pac-Man ao colidir com ele:

// Comment
 void OnTriggerEnter2D(Collider2D co) {
    if (co.name == "PacMan")
        Destroy(co.gameObject);

}

Nota: sinta-se à vontade para diminuir a vida do Pac-Man ou mostrar uma tela de Game Over neste momento.

Adicionando Waypoints

Tudo bem, vamos adicionar alguns waypoints para o Blinky. Começaremos selecionando GameObject -> Create Empty no menu superior. Vamos mudar o nome para Blinky_Waypoint0 e então atribuir um Gizmo para que possamos vê-lo mais facilmente no Scene:

Nota: um Gizmo é apenas um ajudante visual, não o vemos ao jogar o jogo.

Vamos também posicioná-lo em (15, 20) . Aqui está como parece na cena agora:

Agora podemos duplicar o Waypoint, renomeá-lo para Blinky_Waypoint1 e posicioná-lo em (10, 20):

Então Blinky_Waypoint2 em (10, 14) :

E Blinky_Waypoint3 em (19, 14) :

E finalmente Blinky_Waypoint4 em (19, 20) :

E como o nosso Script de Movimento continuará automaticamente caminhando até o primeiro waypoint depois que o último foi atingido, teremos um loop perfeito.

Vamos selecionar a Blinky novamente na hierarquia e, em seguida, arrastar um waypoint após o outro para o slot Waypoints do nosso script GhostMove:

Se pressionarmos Play , poderemos ver como Blinky se move ao longo dos waypoints:

Naturalmente, os waypoints atuais são bastante simples. Então, fique à vontade para criar uma rota mais complexa como esta:

Pinky, Inky e Clyde

Nós não queremos que Blinky se sinta solitário lá, então vamos repetir o mesmo fluxo de trabalho para Pinky , Inky e Clyde

Nota: é importante usar diferentes waypoints e velocidades de movimento para cada fantasma para tornar o jogo mais desafiador.

Se apertarmos o Play , podemos jogar uma partida do Pac-Man:

Resumo

Acabamos de criar um clone de Pac-Man 2D sólido, rápido e simples no Unity. Aprendemos sobre Pixels para Units, Mecanim, Colliders, Rididbodies, Layer Orders e Scripting. E mesmo que a IA seja muito simples e determinista, o jogo ainda é muito desafiador.

Agora cabe ao leitor tornar o jogo ainda mais divertido. Existem vários recursos que podem ser adicionados:

• Som
• Pontuação máxima
• IA avançada
• Portais
• Mais níveis
• Vidas
• Energizadores
• Mais animações
